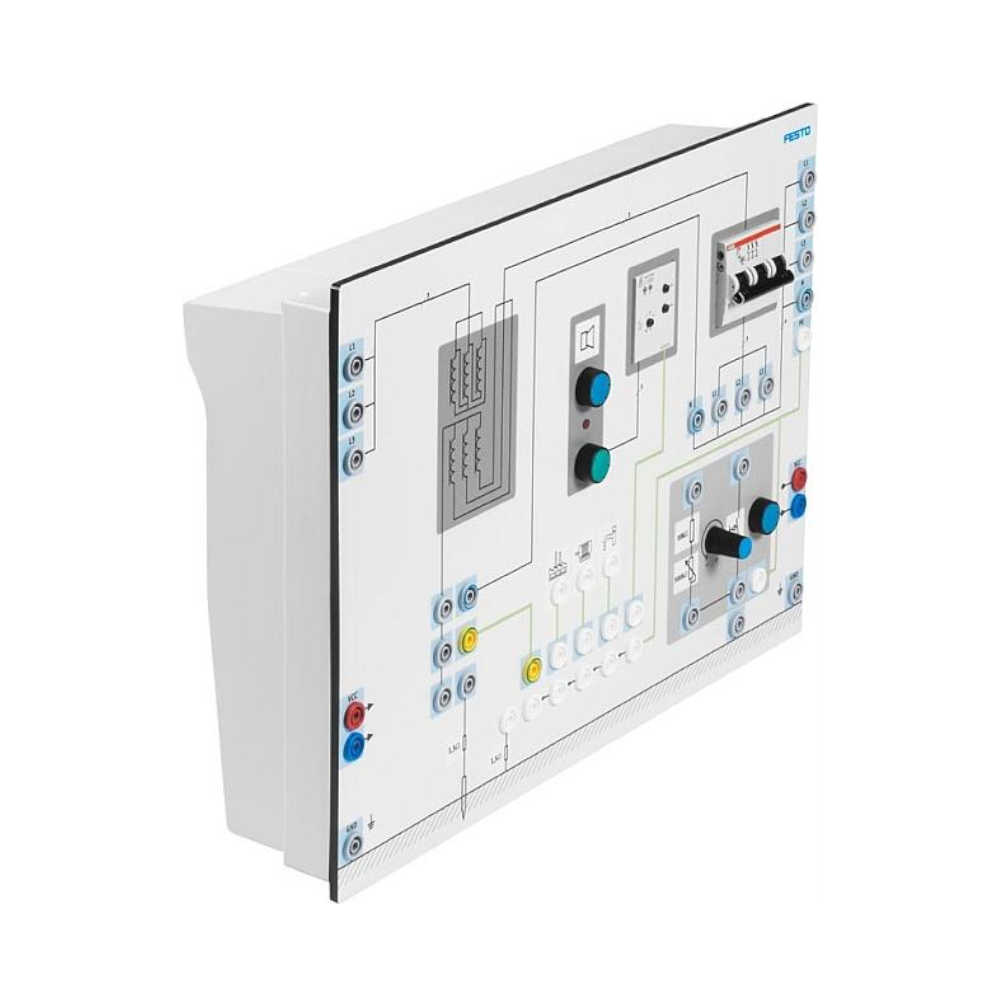

Schéma de liaison à la terre IT Ref. A-096385

Descriptif technique

• Le schéma de liaison à la terre IT Edutrainer® étoffe le jeu d'équipement de systèmes de réseau et de mesures de sécurité au sujet du schéma de liaison à la terre.
• Le simulateur d'erreurs intégré permet l'ajustage de défauts d'isolement détectés et affichés avec le dispositif de détection d'isolation.
• Si une lampe indique le dépassement de la valeur réglable, l'avertisseur émet un signal sonore.
• Les positions de tous les connecteurs sont standardisées et sortent sur douilles de sécurité.
• Représentation symbolique d'un environnement avec poste de transformation et raccordement d'une structure de bâtiment et d'installations configurable avec des cavaliers de sécurité de 19 mm pour la mise à disposition des configurations de réseau IT en liaison avec l'alimentation sur secteur, dispositif de détection d'isolation intégré et réglable avec signal lumineux et sonore et touches, simulateur d'erreurs avec variation de courant et bouton-poussoir de validation, disjoncteur de ligne intégré, sorties protégées contre les surcharges et les courts-circuits, traversée de câble pour la tension auxiliaire des simulateurs d'erreurs, toutes les connexions avec technique de sécurité de 4 mm.
• Configuration didactique des surfaces de plusieurs couleurs avec division en blocs fonctionnels en version anti-rayures ; indicateurs parfaitement intégrés et sans saillie ; boîtier en forme de pupitre à pieds en caoutchouc à utiliser dans le cadre A4 ou sur la table.

Caractéristiques techniques :

• Tension d’entrée : AC triphasé 400 V (50 Hz)
• Tension de sortie : 3 CA/400 V, protégée contre les courts-circuits et les surcharges
• Courant de sortie : max. 1 A
• Position de la prise de sortie standardisée pour la connexion d'autres mesures de protection Edutrainer® au moyen de cavaliers
• Face avant : 399 x 297 mm
•  Profondeur de boîtier : 90 mm
